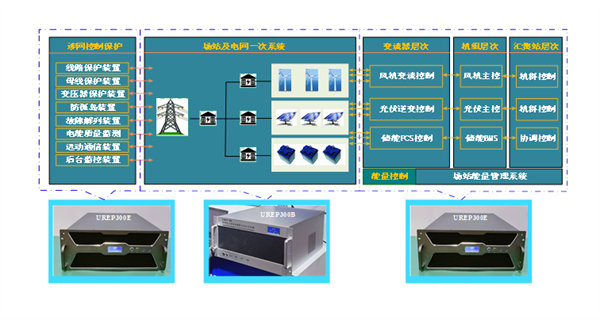

将源网荷储新能源系统划分为五个层次：即场站及电网一次系统、变流器层次、机组层次、能量控制及涉网控制保护。通过UREP300B详细模拟场站及电网一次系统；通过UREP300E构建风机PCS控制器、光伏PCS控制器、储能PCS控制器；通过UREP300E构建风机主控、光伏主控、储能BMS及场站能量管理系统；通过实际工业装

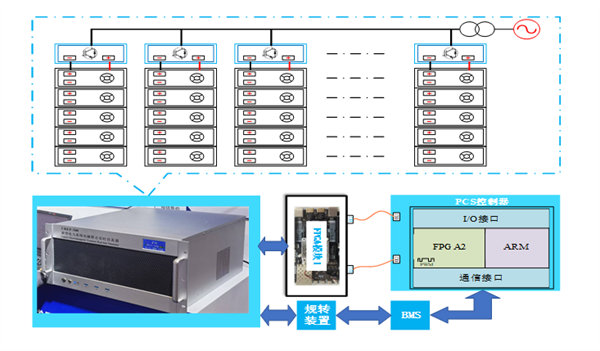

采用UREP300系列仿真机联合FPGA扩展机箱构成的实时仿真平台，对储能电池、储能变流器（PCS）和电网进行实时建模。PCS 由 DC/AC 双向变流器、控制单元等构成，PCS 控制器通过通信接收后台控制指令，根据功率指令的符号及大小控制变流器对电池进行充电或放电，实现对电网有功功率及无功功率的调节。 PCS 控制

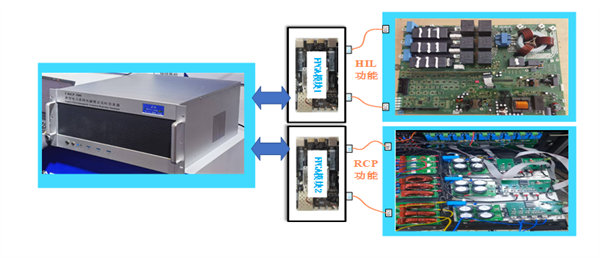

采用UREP300系列仿真机联合FPGA扩展机箱构成小步长实时仿真平台、变流器硬件在环平台和变流器快速控制原型。UREP300仿真机实时模拟含风电、光伏、储能等电力电子变流器的装备和系统。FPGA模块1和模块2构成小步长模型，实现纳秒级仿真；UREP300仿真机联合FPGA模块1、待测变流器控制板构成硬件在环平台，通

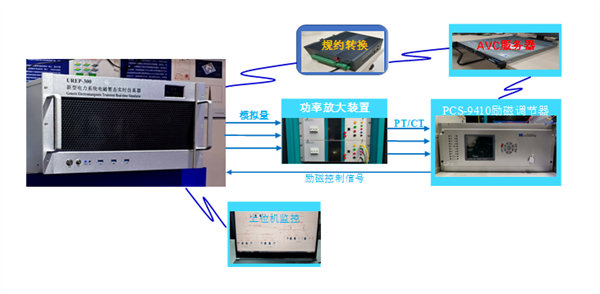

采用UREP300系列仿真机实时模拟风电场集群系统，将风电场相关母线、线路电压、电流通过规约转换器与AVC交互，将调相机并网处电压电流通过AO板卡并经过功率放大后达到PT/CT量值后接入PCS-9410励磁调节器，同时根据UREP300实时系统反馈的无功功率与系统电压，实时计算并发出触发角信号通过AI板卡输入到仿真器
