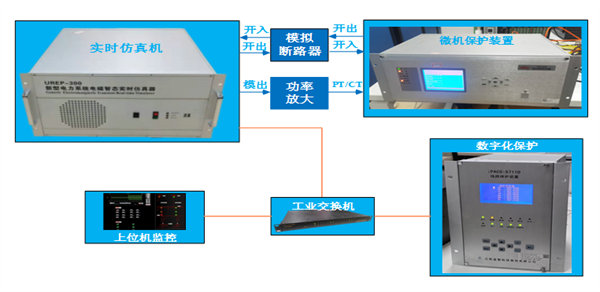

采用UREP300系列仿真机实时模拟电力系统，保护安装处的电压、电流通过AO板卡输出模拟量，经过功率放大后达到PT/CT量值后接入微机保护装置，微机保护装置根据故障量判断并发出跳合闸指令，模拟断路器传递开入量和开出量。上位机用于搭建模型并监控故障前、故障过程和故障后的全过程。数字化保护装置和实时仿真机通过工业交换机以SV及GOOSE报文形式交互信息。

通过逼近真实的电网环境，可以有效检验微机保护装置的动作逻辑，有效检验定值合理性；可以帮助调试人员考察保护装置的功能与性能；可以帮助研发人员验新策略、新逻辑，方便试错和纠错；可以用来培训微机保护技术人员理论与技能，加深理解保护原理和熟练掌握装置的操作和维护。
